Готовые решения
Ваше универсальное решение для создания полной линии экструзии алюминиевых профилей
-
Оборудование для экструзии алюминиевого профиля
Охлаждающий стол
Ленточная транспортерная система охлаждения, используемая в процессе экструзии алюминия для охлаждения и обработки алюминиевых профилей
Оборудование для экструзии алюминиевого профиля
Охлаждающий стол
Ленточная транспортерная система охлаждения, используемая в процессе экструзии алюминия для охлаждения и обработки алюминиевых профилей

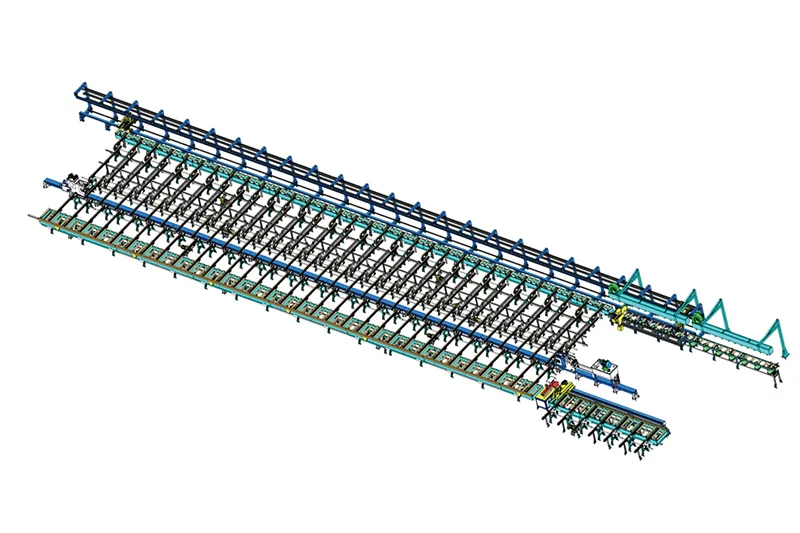

Охлаждающий стол предназначен для алюминиевого экструзионного оборудования грузоподъемностью 1650 тонн и выше или для обработки высокоточных профилей. Он оснащен гидравлическим оборудованием для выравнивания грузоподъемностью до 500 тонн и конвейерной системой шагового типа для предотвращения возникновения царапин на поверхности профилей, часто возникающих при использовании традиционных охлаждающих столов. Поверхность оборудования покрыта термостойким кевларовым войлоком с превосходной термической адаптацией, а общий комплект поставки включает в себя пневматический пильный стол для отрезки по требуемой длине с точностью распила ±0.8 мм.
Технические характеристики
| Размер алюминиевого профиля | Ширина поперечного сечения: 20-200 мм Толщина: 1-10 мм Длина: 1-10 м |
| Скорость транспортировки | 1-10 м/мин |
| Номинальная производительность | 1-10 т/час или 100-1000 м/час |
| Мощность двигателя | Мощность конвейерного двигателя: 1-10 кВт Мощность двигателя охлаждающего вентилятора: 3-20 кВт |
| Габариты станка | Длина: 5-20 м Ширина: 1-5 м Высота:1-3 м |
| Вес станка | 1-10 тонн |
Особенности
- Использует эффективные варианты охлаждения, такие как воздушное охлаждение, водяное охлаждение или специально разработанные охлаждающие конструкции, для ускорения отвода тепла и значительного сокращения времени охлаждения..
- Оснащен системами управления с помощью ПЛК или ЧПУ, обеспечивающими автоматическую подачу, транспортировку и разгрузку. Данные функции сокращают ручное вмешательство, повышают эффективность производства и поддерживают стабильное качество продукции.
- Регулируемые и взаимозаменяемые компоненты позволяют использовать стол для различных алюминиевых профилей с различными техническими характеристиками и формами, удовлетворяя разнообразным производственным требованиям.
- Некоторые охлаждающие столы оснащены пневматическими пилами для отрезки по фиксированной длине с точностбю резки до ±0.8 мм.
- Компоненты стола легко демонтируются и заменяются, что упрощает ежедневное техническое обслуживание и сокращает затраты на ремонт и время простоя. Столь гибкая конструкция увеличивает срок службы оборудования и эксплуатационную надежность.
- Охлаждающий стол легко интегрируется с прессами для экструзии алюминия, пуллерами, печами старения и другим оборудованием, создавая полностью автоматизированную и непрерывную линию по производству алюминиевых профилей.
Варианты охлаждающего стола
| Тоннаж | Диаметр заготовки (в дюймах) | Размер (длина×ширина) | Тоннаж стретчера | Общая мощность охлаждающего стола | Тип стретчера |
| 3.5" | 26000×6000 мм | 20 тонн | 40 кВт | Правильно-растяжная система для двух человек | |
| 3.5" | Правильно-растяжная система для одного человека | ||||
| 4" | 26000×6000 мм | 20 тонн | 40 кВт | Правильно-растяжная система для двух человек | |
| 4" | Правильно-растяжная система для одного человека | ||||
| 5" | 26000×6000 мм 32000×6000 мм |
30 тонн | 50 кВт | Правильно-растяжная система для двух человек | |
| 5" | Правильно-растяжная система для одного человека | ||||
| 5.5" | 26000×6000 мм 32000×6000 мм |
40 тонн | 50 кВт | Правильно-растяжная система для двух человек | |
| 5.5" | Правильно-растяжная система для одного человека | ||||
| 6" | 32000×7000 мм 38000×8000 мм |
50-60 тонн | 50 кВт | Правильно-растяжная система для двух человек | |
| 6" | Правильно-растяжная система для одного человека | ||||
| 6.5" | 38000×8000 мм | 60 тонн | 55 кВт | Правильно-растяжная система для двух человек | |
| 6.5" | Правильно-растяжная система для одного человека | ||||
| 7" | 38000×9000 мм | 80 тонн | 60 кВт | Правильно-растяжная система для двух человек | |
| 7" | Правильно-растяжная система для одного человека | ||||
| 7.5" | 38000×10000 мм | 80-100 тонн | 70 кВт | Правильно-растяжная система для двух человек | |
| 7.5" | Правильно-растяжная система для одного человека | ||||
| 8" | 38000×11000 мм | 100-120 тонн | 90 кВт | Правильно-растяжная система для двух человек | |
| 8" | Правильно-растяжная система для одного человека | ||||
| 9" | 42000×12000 мм | 150-200 тонн | 95 кВт | Правильно-растяжная система для двух человек | |
| 9" | Правильно-растяжная система для одного человека | ||||
| 10" | 42000×13000 мм | 200 тонн | 105 кВт | Правильно-растяжная система для двух человек | |
| 10" | Правильно-растяжная система для одного человека | ||||
| 12" | 45000×13000 мм | 250-300 тонн | 210 кВт | Правильно-растяжная система для двух человек | |
| 12" | Правильно-растяжная система для одного человека | ||||
| 12.5" | 45000×14000 мм | 300-350 тонн | 240 кВт | Правильно-растяжная система для двух человек | |
| 12.5" | Правильно-растяжная система для одного человека | ||||
| 13" | 45000×14000 мм | 350-400 тонн | 270 кВт | Правильно-растяжная система для двух человек | |
| 13" | Правильно-растяжная система для одного человека | ||||
| 14" | 45000×14000 мм 50000×15000 мм |
400-500 тонн | 300 кВт | Правильно-растяжная система для двух человек | |
| 14" | Правильно-растяжная система для одного человека |
