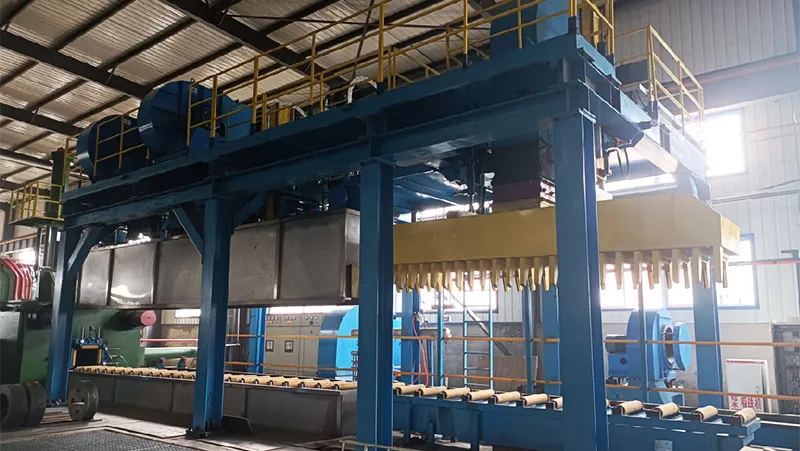

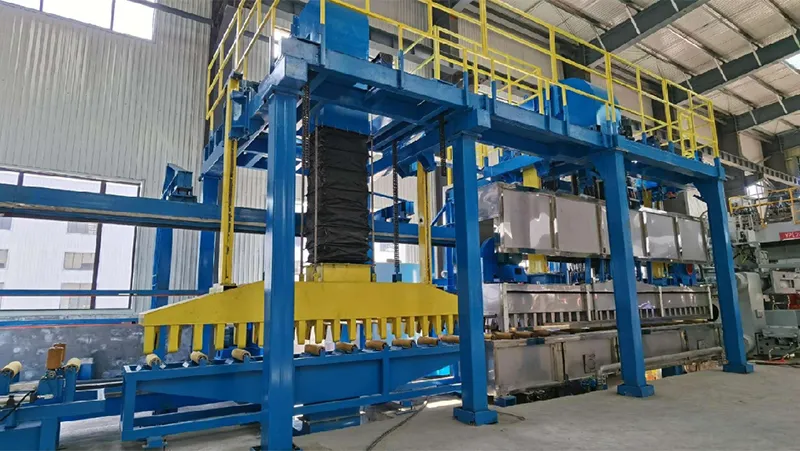

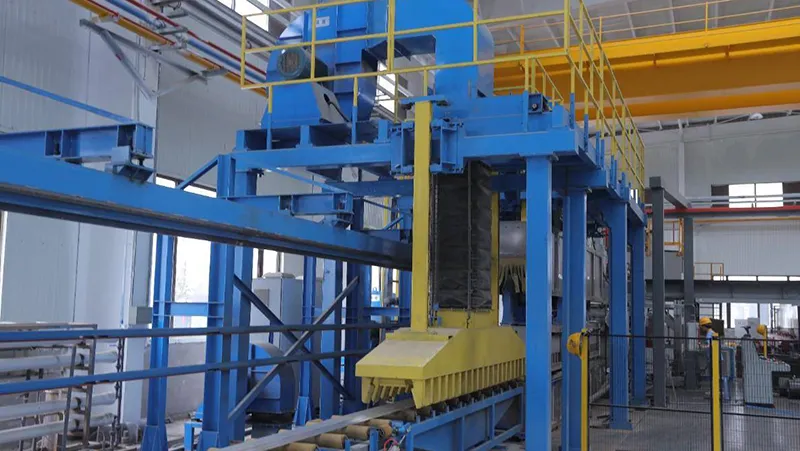

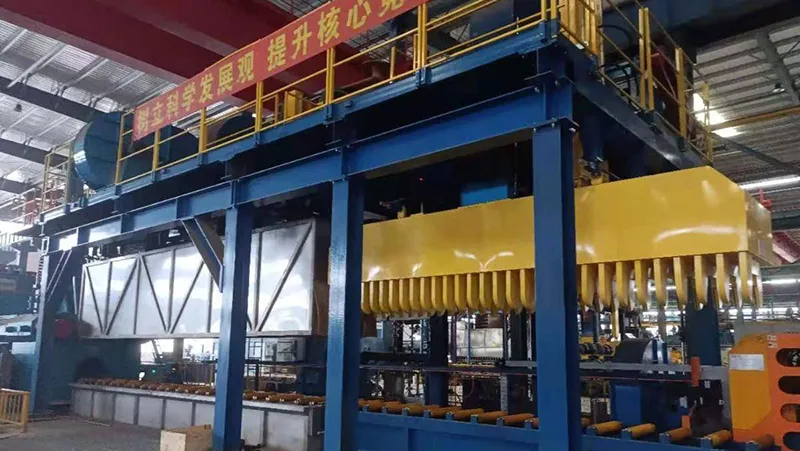

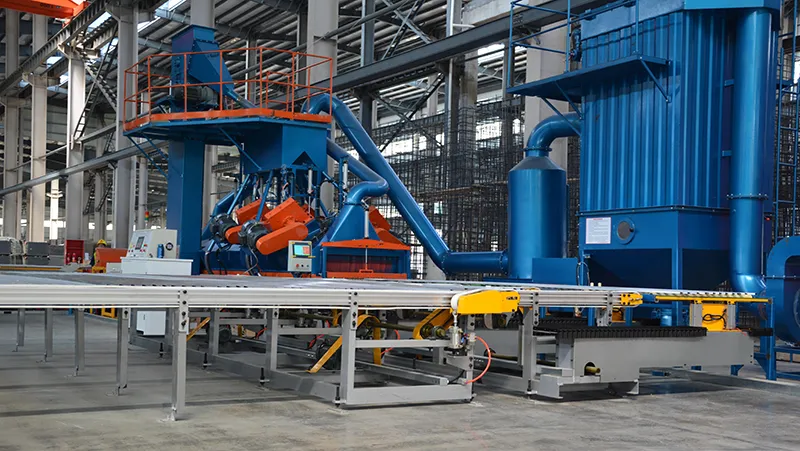

Агрегат автоматической закалки алюминия

Система закалки воздушным охлаждением

Система закалки воздушным охлаждением основана на установке длиной 7 метров с приводом от двигателя и состоит из верхнего и нижнего охлаждающих колпаков.

Верхний колпак обладает следующими характеристиками

Общая мощность двигателя вентилятора: 45 кВт
Объем воздуха: 45 000 м3/ч
Разделен на три зоны:
Верхняя зона: 30 воздушных форсунок, расстояние между ними 200 мм, размер 300x13 мм
Левая боковая зона: 30 воздушных форсунок, расстояние между ними 200 мм, размер 150x13 мм
Правая боковая зона: 30 воздушных форсунок, расстояние между ними 200 мм, размер 150x13 мм

Нижний колпак обладает следующими характеристиками

Мощность двигателя вентилятора: 22 кВт
Объем воздуха: 22 000 м3/ч
Состоит из одной зоны:
Нижняя зона: 30 воздушных форсунок, расстояние между ними 200 мм, размер 300x13 мм

Дополнительные особенности

Охлаждение осуществляется двумя независимыми вентиляторами, каждый из которых управляется частотно-регулируемым приводом.
Во время рабочих циклов без экструзии система воздушного охлаждения может быть отключена с помощью переключающих клапанов, что позволяет экономить энергию и продлевает срок службы двигателя.

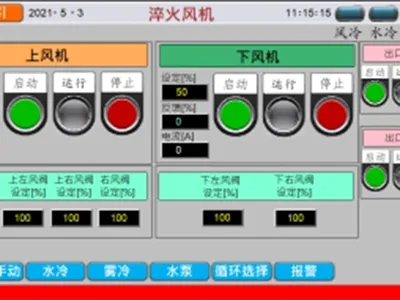

Объем воздуха и высоту верхнего колпака можно регулировать с помощью сенсорного экрана. Параметры конфигурации охлаждения могут быть отдельно настроены для различных профилей и сохранены в ПЛК для повторного использования.
Кевларовые ролики нижнего колпака обладают термостойкостью до 600°C, расположены на расстоянии примерно 400 мм друг от друга и опираются на алюминиевые стойки со специализированными подшипниками, что позволяет им работать во влажной среде.
Поддерживающая система позволяет регулировать высоту охлаждающих элементов для их точного выравнивания и быстрой разборки роликов.
Высоту конструкции ролика можно регулировать с помощью мотор-редуктора в соответствии с центральной высотой экструзионного пресса. Положение первого ролика можно установить примерно на 50 мм ниже центральной линии экструзионного пресса.

Система закалки водяным охлаждением

Система закалки водяным охлаждением состоит из независимого блока длиной 5 метров, закрепленного на 6-метровой конструкции, интегрированной с оборудованием воздушного охлаждения. Данный блок оснащен несколькими рядами форсунок для эффективного охлаждения:

Верхняя секция: два ряда форсунок, в каждом по 25 штук, расположенных на расстоянии 200 мм друг от друга.
Боковые секции: по одному ряду форсунок с каждой стороны (слева и справа), в каждом по 25 штук на расстоянии 200 мм друг от друга.
Нижняя секция: два ряда форсунок, в каждом по 25 штук, расположенных на расстоянии 400 мм друг от друга.

Дополнительные особенности

Оснащен дренажной системой для предотвращения замерзания и повреждения труб в зимний период.
Воздушные ракели на входе и выходе системы охлаждения используют сжатый воздух для удаления остатков воды, обеспечивая полное высыхание профилей.
Каждая секция управляется пропорциональными клапанами, позволяющими регулировать расход воды от 30 до 100% от максимального расхода. Эти клапаны управляются системой ПЛК, что позволяет настраивать различные режимы охлаждения для конкретных профилей. Данные о режиме охлаждения сохраняются в ПЛК для повторного использования.
Все компоненты, контактирующие с водой, изготовлены из нержавеющей стали марки 304 для гарантии долговечности и устойчивости к коррозии.

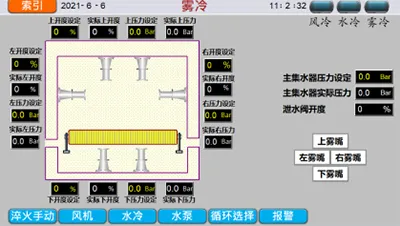

Система закалки охлаждением водяным туманом

Использует вентиляторы воздушного охлаждения для направления распыленного водяного тумана на поверхность алюминиевых профилей.
Когда вентиляционные отверстия открыты, распыленный водяной туман смешивается с воздушным потоком и создает интенсивную турбулентность, обеспечивая эффективное и равномерное охлаждение поверхности алюминиевых профилей.

Система закалки охлаждением потоком воды

Система закалки охлаждением потоком воды оснащена горизонтально установленными форсунками, один из которых расположен на входе, а другой - на выходе из охлаждающего канала.
Система предназначена для обеспечения равномерного распределения воды и эффективного охлаждения алюминиевых профилей в процессе экструзии.
При использовании системы закалки водяной насос подает воду одновременно к двум форсункам, создавая водяной желоб.
Для эффективного использования желоба для воды оба его конца должны быть закрыты деревянными досками и кусками ткани для предотвращения утечки воды. Деревянные доски и куски ткани должны быть подготовлены заказчиком.

Контур подачи охлаждающей воды

Все системы циркуляции воды и трубопроводы (включая резервуар для воды) спроектированы таким образом, чтобы удобно располагаться под полом рядом с агрегатом автоматической закалки алюминия. Система циркуляции охлаждающей воды построена на основе следующих принципов:

Резервуар для охлаждающей воды
Клиент несет ответственность за сооружение резервуара для охлаждающей воды в соответствии с проектом продавца. Резервуар должен быть изготовлен из железобетона и установлен под землей, разделен на две отдельные секции - для холодной и для горячей воды. Общая вместимость должна составлять около 25 кубических метров.
Процесс подачи воды
Вода поступает из системы закалки в резервуар для горячей воды под действием силы тяжести. Насос подает воду из резервуара для холодной воды в форсунки. Насос оснащен встроенным перепускным клапаном для предотвращения гидроудара во время запуска/остановки цикла. Подача воды регулируется с помощью пропорциональных регулирующих клапанов, получающих сигналы от датчиков давления.
Внешний источник охлаждающей воды и трубопроводы
Клиент несет ответственность за создание внешнего источника охлаждающей воды и связанных с ним трубопроводов. Это включает в себя такие компоненты, как пластинчатые теплообменники, водяные насосы и клапаны. Продавец предоставит все технические характеристики этих компонентов, а покупатель должен приобрести их в соответствии с заданными спецификациями.

Столь гибкая конфигурация обеспечивает эффективное управление охлаждающей водой и позволяет эффективно использовать внешние компоненты, поставляемые клиентом в соответствии с техническими рекомендациями.

Метод закалки	Воздушное охлаждение Водяное охлаждение Охлаждение водяным туманом Охлаждение потоком воды
Секция охлаждения	Общая длина	6500 мм
	Выдвижной стол	500 мм
	Длина воздушного охлаждения	6000 мм
	Скорость воздушного потока	≥50 м/с
	Длина охлаждения водяными брызгами/туманом	5000 мм
	Длина охлаждения потоком воды	4000 мм
Ролик	Легко заменяемый (материал покрытия: Кевлар+PBO)
Размер ролика	Ширина	500 мм
	Высота	400 мм
	Диаметр	96 мм
